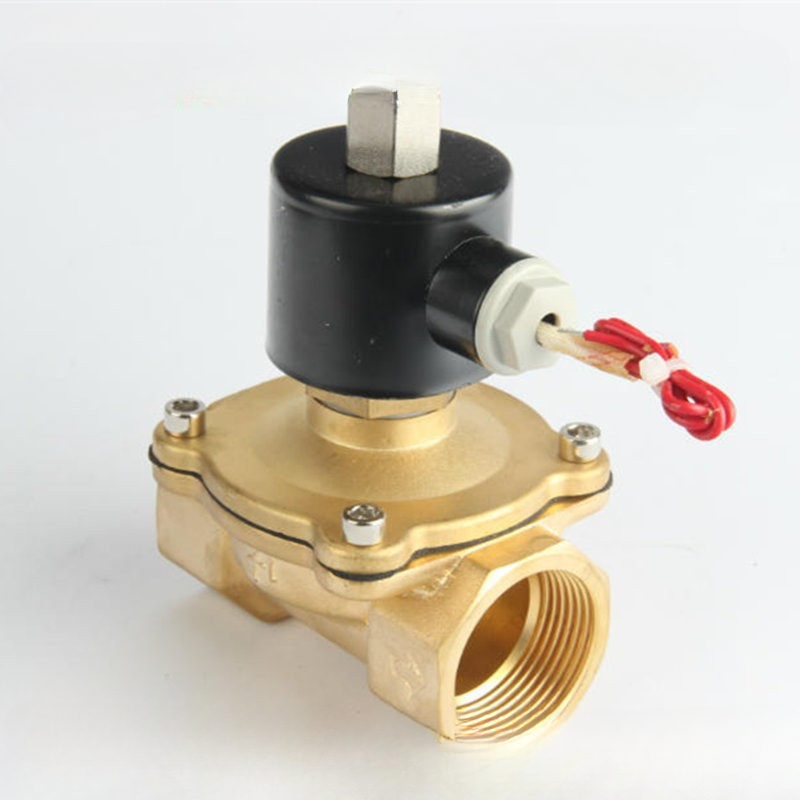

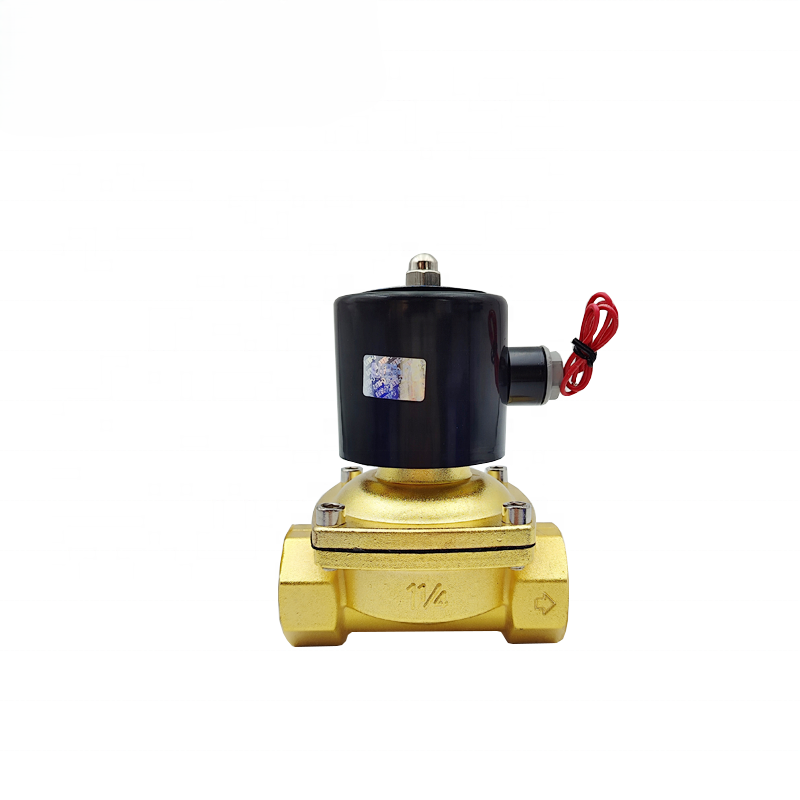

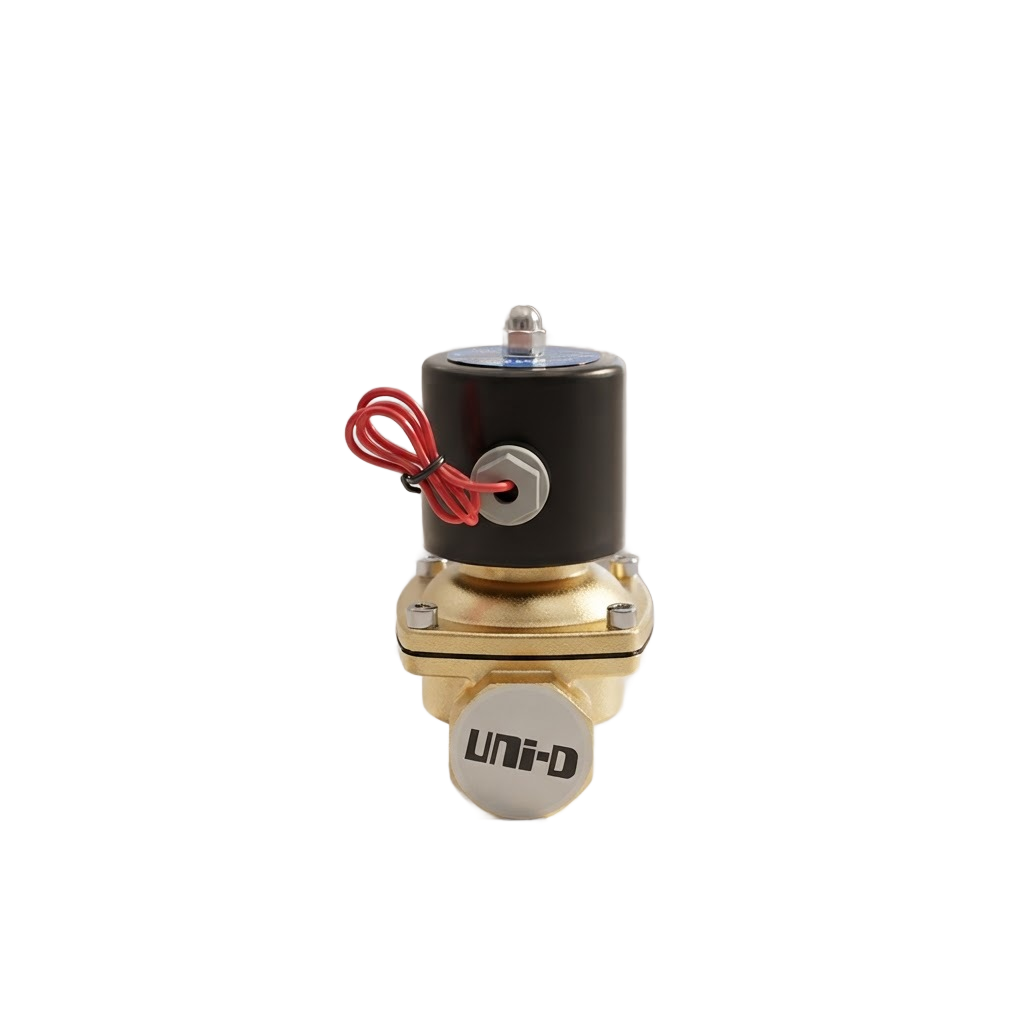

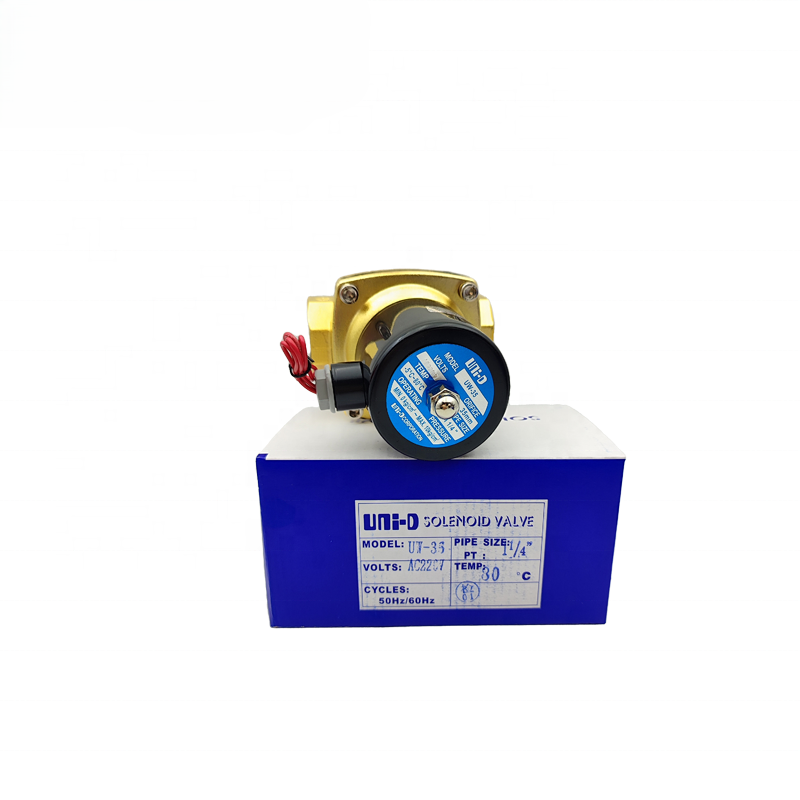

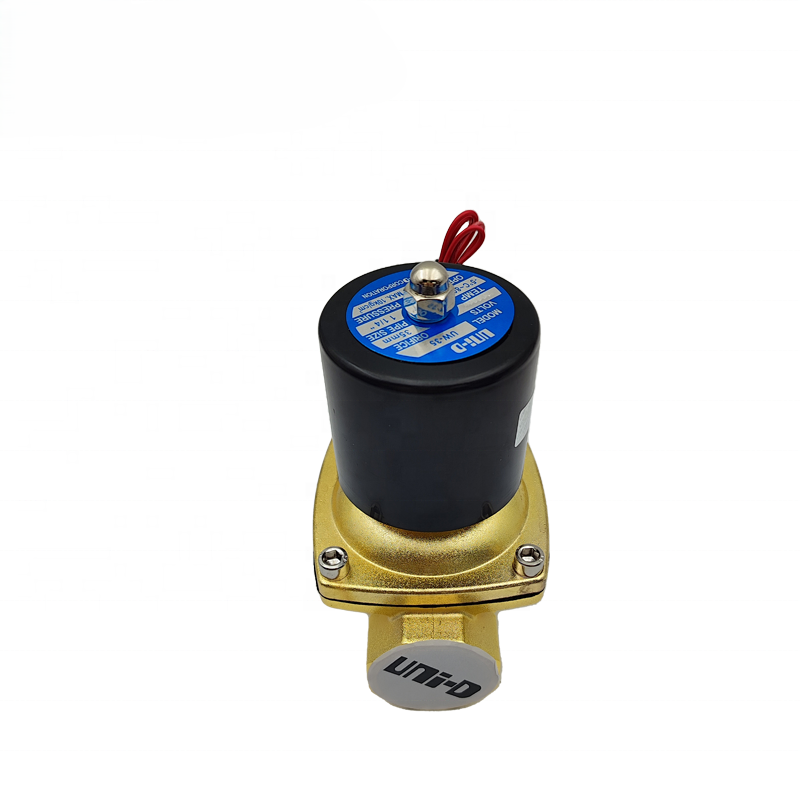

اگر در یک مدار کنترل سیال، اتصال 1-1/4 اینچ مورد نیاز باشد، Uni-D UW-35 در رده شیرهای برقی بزرگ‌تر سری UW قرار می‌گیرد. این مدل با اوریفیس 35 میلی‌متر و ضریب جریان Cv=24 برای عبور حجم بیشتری از سیال طراحی شده و می‌تواند در سیستم‌های کنترل آب، هوا و روغن سبک مورد استفاده قرار گیرد.
UW-35 یک شیر 2/2 نرمال کلوز است؛ بنابراین در شرایط عادی بسته بوده و با فعال شدن بوبین، مسیر عبور سیال باز می‌شود. طراحی این سری به‌گونه‌ای است که شیر می‌تواند در فشارهای پایین نیز کار کند و برای عملکرد استاندارد، محدود به مدارهای با فشار بالا نیست.
در ساختار شیر، بدنه از برنج و دیافراگم استاندارد از NBR ساخته شده است.
W-35 در چه کاربردهایی استفاده می‌شود؟
این مدل برای مدارهایی مناسب است که کنترل برقی جریان و ظرفیت عبور بالاتر مورد نیاز است. از جمله کاربردهای آن می‌توان به تجهیزات صنعتی، سیستم‌های کنترل آب و هوا، ماشین‌آلات، خطوط انتقال سیال و مدارهای اتوماتیک قطع و وصل جریان اشاره کرد.
مشخصات فنی
| مشخصات | مقدار |
|---|---|
| برند | Uni-D |
| مدل | UW-35 |
| نوع عملکرد | 2/2 |
| وضعیت | Normally Closed |
| سایز پورت | 1-1/4 اینچ |
| اوریفیس | 35 mm |
| Cv | 24 |
| جنس بدنه | برنج فورج‌شده |
| جنس دیافراگم | NBR |
| سیالات | آب، هوا، روغن سبک |
| دمای کاری | 5- تا 80+ °C |
| فشار آب | 0 تا 5 bar |
| فشار هوا | 0 تا 7 bar |
| فشار روغن سبک | 0 تا 5 bar |
| ابعاد | 125 × 113 × 48 mm |
| وزن | حدود 2.32 kg |
