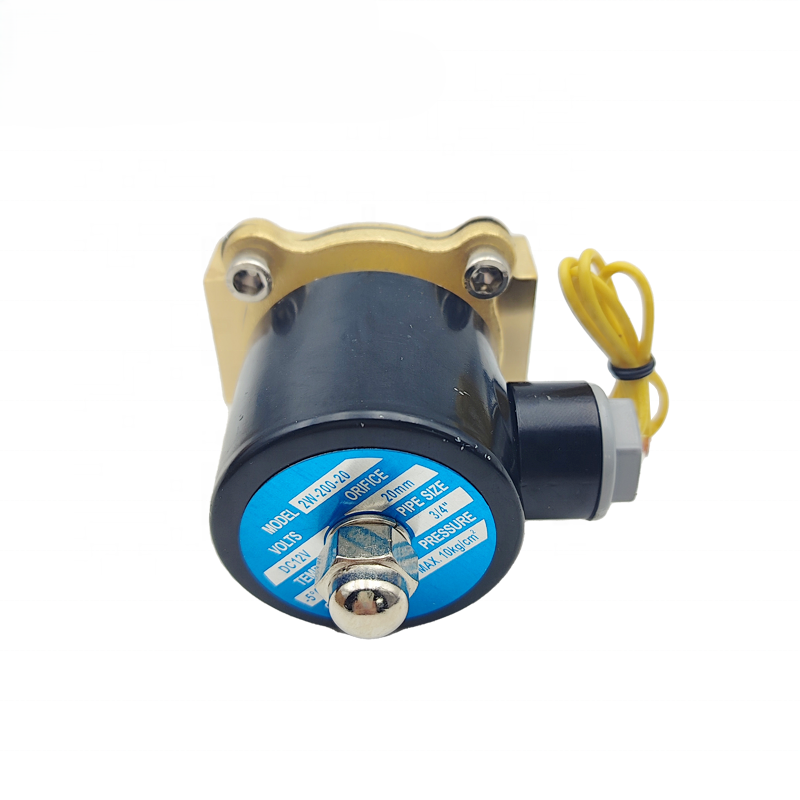

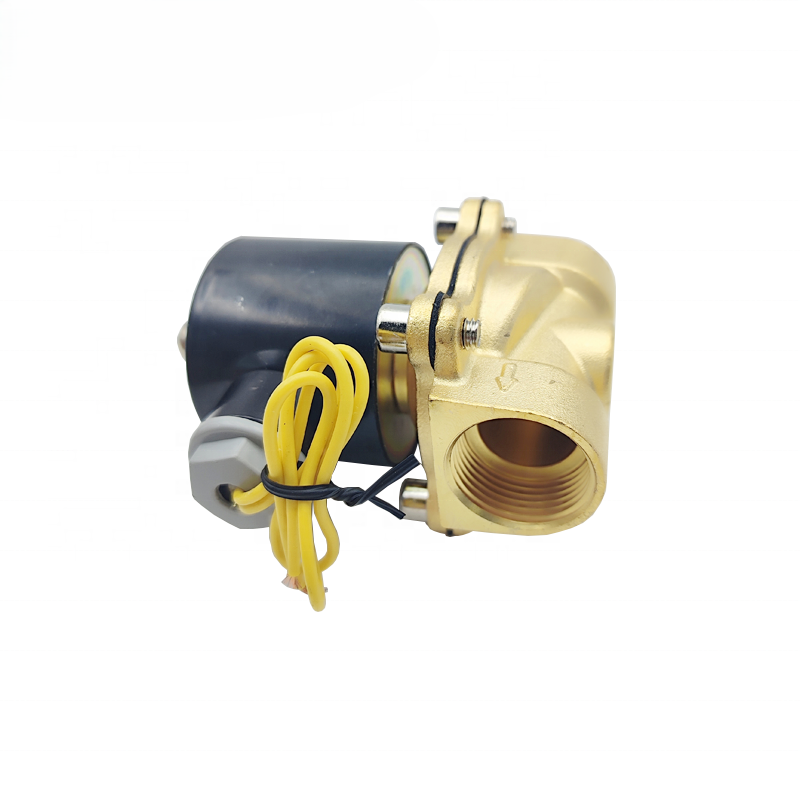

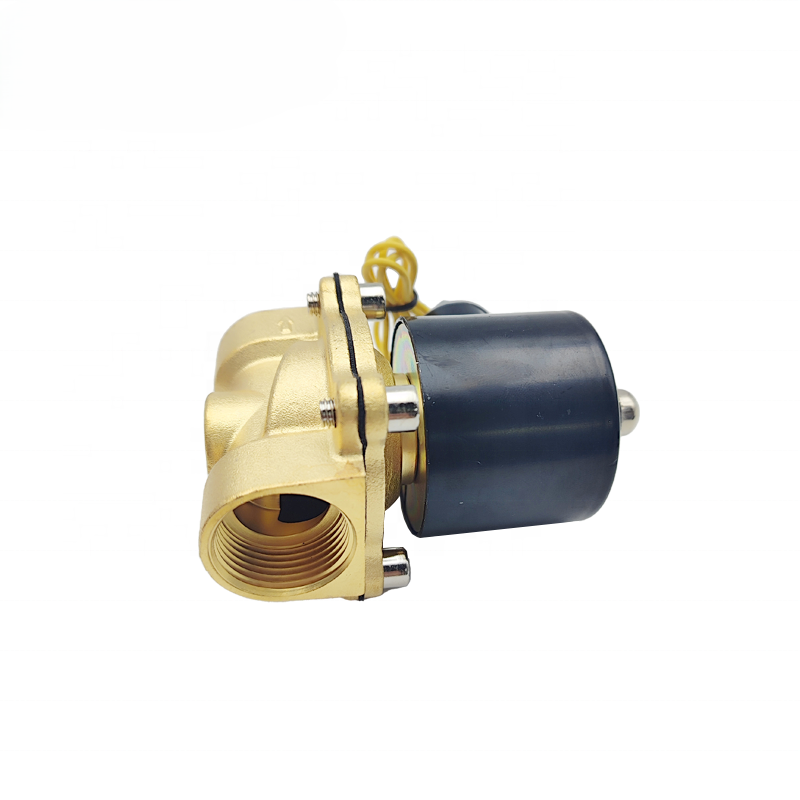

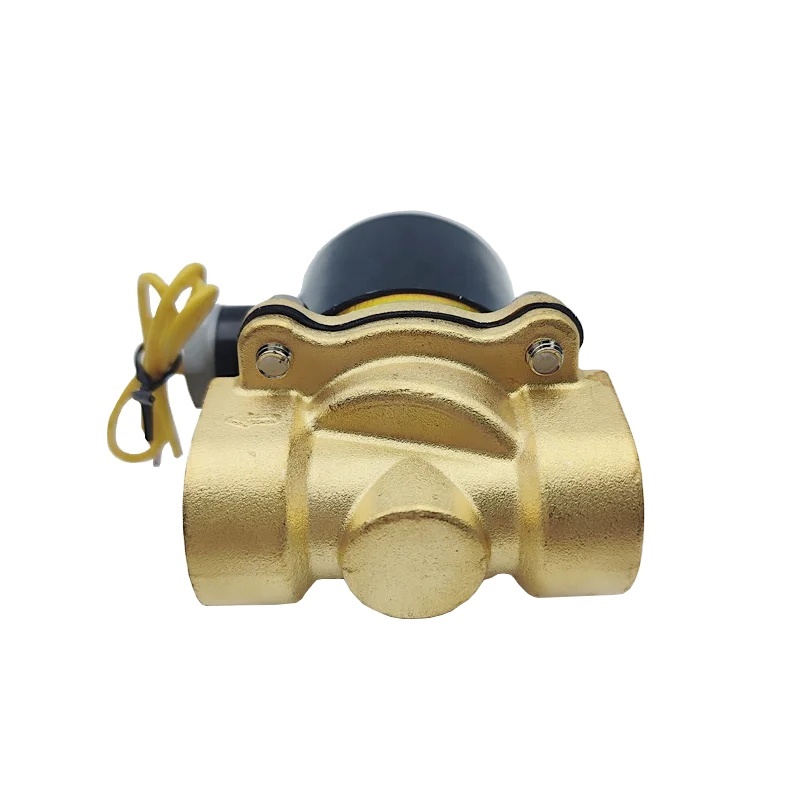

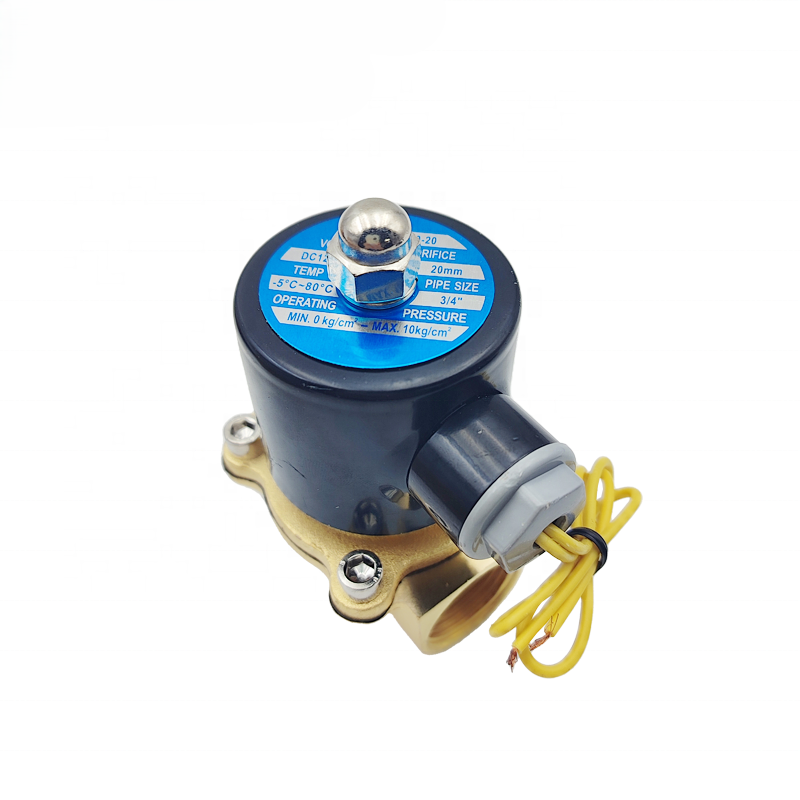

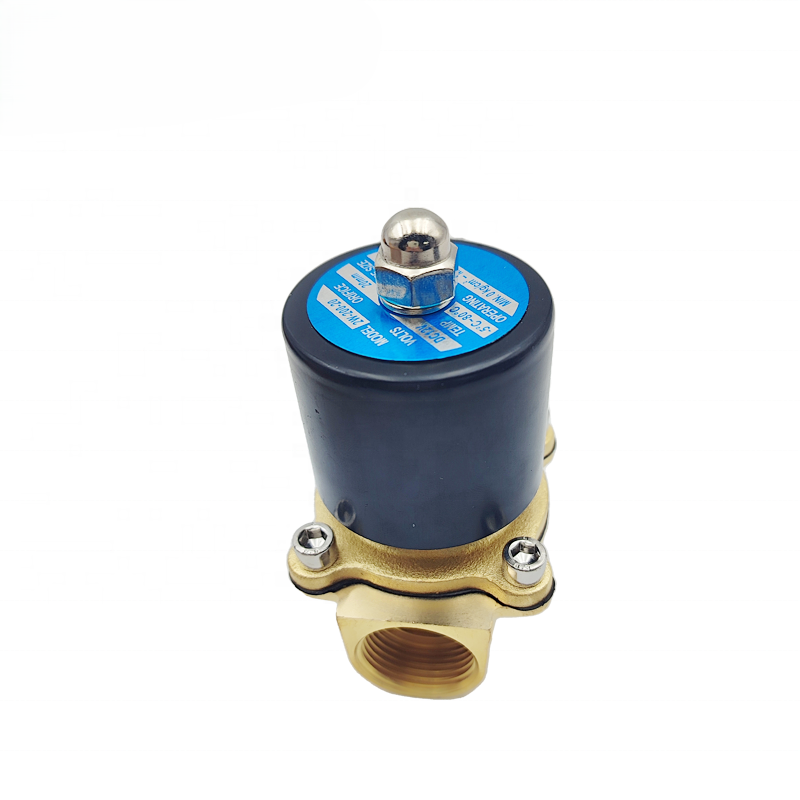

شیر برقی Uni-D UW-20
وقتی در یک مدار، شیر 3/4 اینچ با ظرفیت عبور بالاتر از مدل‌های کوچک‌تر مورد نیاز باشد، Uni-D UW-20 یکی از مدل‌های سری UW است که می‌توان در نظر گرفت. این مدل با اوریفیس 20 میلی‌متر و ضریب جریان Cv=8.6 برای کنترل جریان آب، هوا و روغن سبک طراحی شده است.
ساختار UW-20 از نوع 2/2 نرمال کلوز است؛ یعنی در حالت عادی مسیر عبور سیال بسته بوده و با فعال شدن بوبین، شیر وارد وضعیت باز می‌شود. مکانیزم دیافراگمی آن نیز امکان عملکرد در فشار پایین را فراهم می‌کند؛ بنابراین برای راه‌اندازی شیر الزاماً به فشار بالای سیستم نیاز نیست.
در بخش مکانیکی، بدنه از برنج فورج‌شده ساخته شده و قطعاتی مانند تیوب، فنر و هسته از استنلس استیل هستند. دیافراگم استاندارد نیز از NBR است.
UW-20 برای چه سیستمی انتخاب می‌شود؟
اگر بخواهیم خیلی ساده نگاه کنیم، UW-20 زمانی مطرح می‌شود که سایز 3/4 اینچ و عبور جریان بیشتر از مدل‌های UW-10 و UW-15 مورد نیاز باشد.
این مدل دارای اوریفیس 20 میلی‌متر و Cv برابر 8.6 است؛ در نتیجه از نظر ظرفیت عبور، یک پله بالاتر از مدل UW-15 با Cv=4.5 قرار می‌گیرد. این تفاوت در انتخاب شیر بر اساس دبی مورد نیاز سیستم اهمیت دارد.
UW-20 برای این سیالات معرفی شده است:
- آب
- هوا
- روغن سبک
البته فشار مجاز برای هر سیال یکسان نیست و باید بر اساس نوع سیال انتخاب شود. طبق مشخصات رسمی Uni-D، فشار کاری استاندارد برای آب و روغن سبک 0 تا 5 بار و برای هوا 0 تا 7 بار است.
ویژگی‌های Uni-D UW-20
ظرفیت عبور مناسب‌تر
اوریفیس 20 میلی‌متری و Cv=8.6 باعث شده UW-20 برای مدارهایی با نیاز به عبور جریان بیشتر از مدل‌های کوچک‌تر سری UW مناسب باشد.
بدنه برنج فورج‌شده
بدنه شیر از Forged Brass ساخته شده است؛ مشخصه‌ای که برای یک شیر برقی مورد استفاده در مدارهای آب و سیالات عمومی اهمیت زیادی دارد.
عملکرد نرمال کلوز
در حالت بدون فرمان الکتریکی، شیر بسته است. این ویژگی برای مدارهایی که در زمان قطع برق باید جریان متوقف شود، اهمیت دارد.
عملکرد در فشار پایین
ساختار دیافراگمی سری UW برای کارکرد در فشار پایین طراحی شده و Uni-D امکان عملکرد مستقیم این سری را در فشار پایین اعلام کرده است.
محدوده دمایی مشخص
دمای استاندارد سیال برای UW-20 در کاتالوگ Uni-D برابر 5- تا 80+ درجه سانتی‌گراد اعلام شده است.
امکان انتخاب متریال آب‌بندی
برای این سری، Uni-D گزینه‌های مختلفی مانند VITON، Silicone و EPDM را به‌صورت سفارشی ارائه می‌کند و EPDM برای مدل‌های UW-20 و UW-25 نیز قابل سفارش اعلام شده است.
مشخصات فنی شیر برقی UW-20
| مشخصات | مقدار |
|---|---|
| برند | Uni-D |
| مدل | UW-20 |
| نوع عملکرد | 2/2 |
| وضعیت | Normally Closed (NC) |
| سایز اتصال | 3/4 اینچ |
| قطر اوریفیس | 20 میلی‌متر |
| ضریب جریان | Cv = 8.6 |
| جنس بدنه | برنج فورج‌شده |
| دیافراگم استاندارد | NBR |
| سیالات | آب، هوا، روغن سبک |
| دمای سیال | 5- تا 80+ °C |
| فشار آب | 0 تا 5 bar |
| فشار هوا | 0 تا 7 bar |
| فشار روغن سبک | 0 تا 5 bar |
| فشار نوع High Pressure برای آب | 0.5 تا 10 bar |
| فشار نوع High Pressure برای هوا | 0.5 تا 20 bar |
| طول | 73 mm |
| ارتفاع | 107 mm |
| قطر | 48 mm |
| وزن | حدود 1.14 kg |
