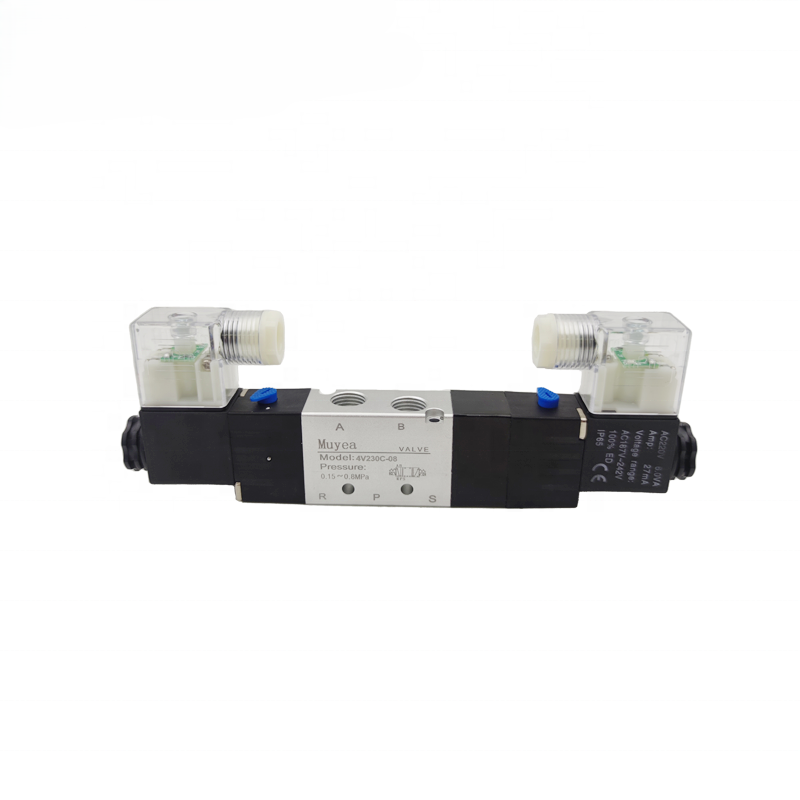

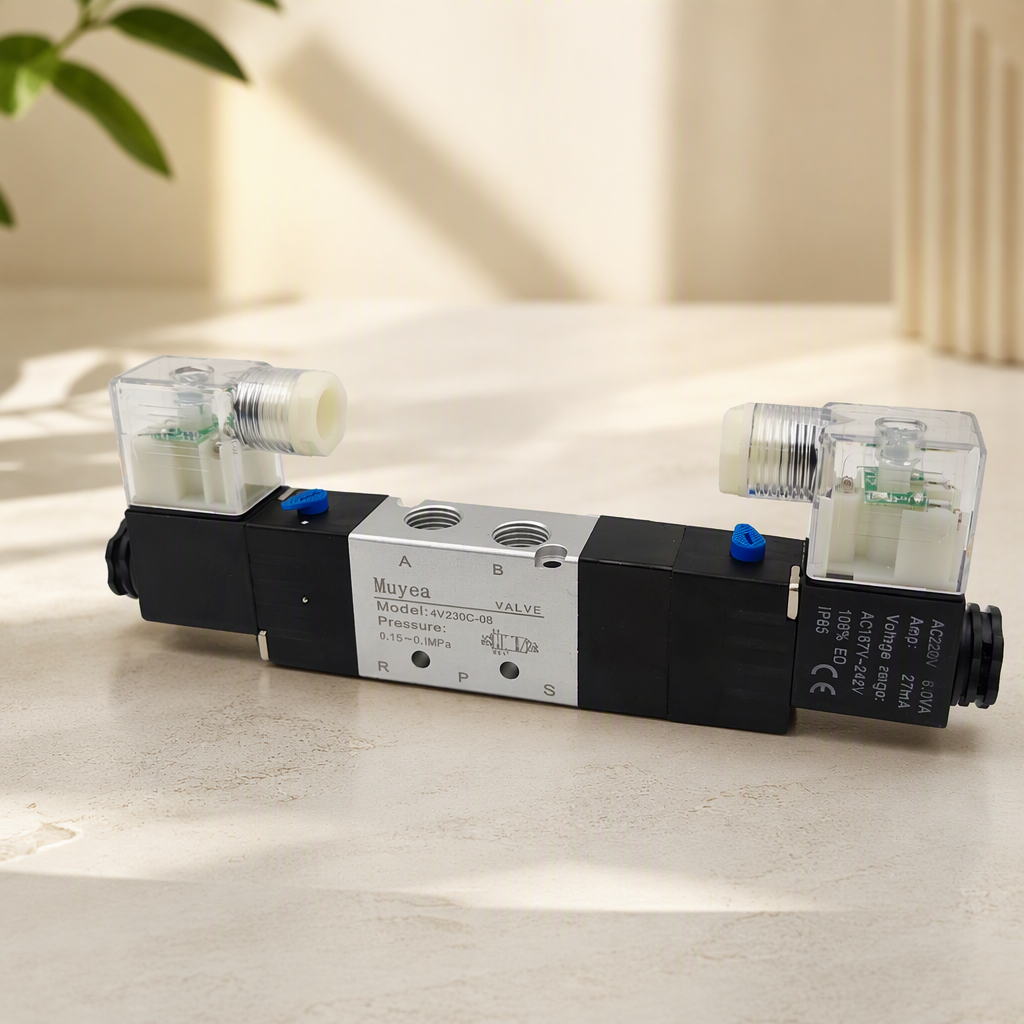

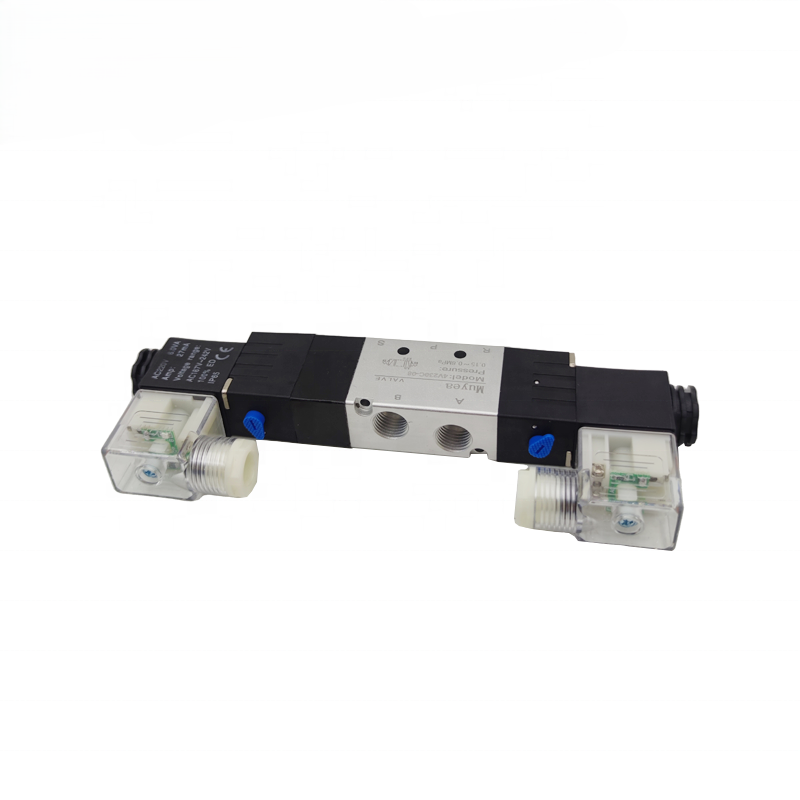

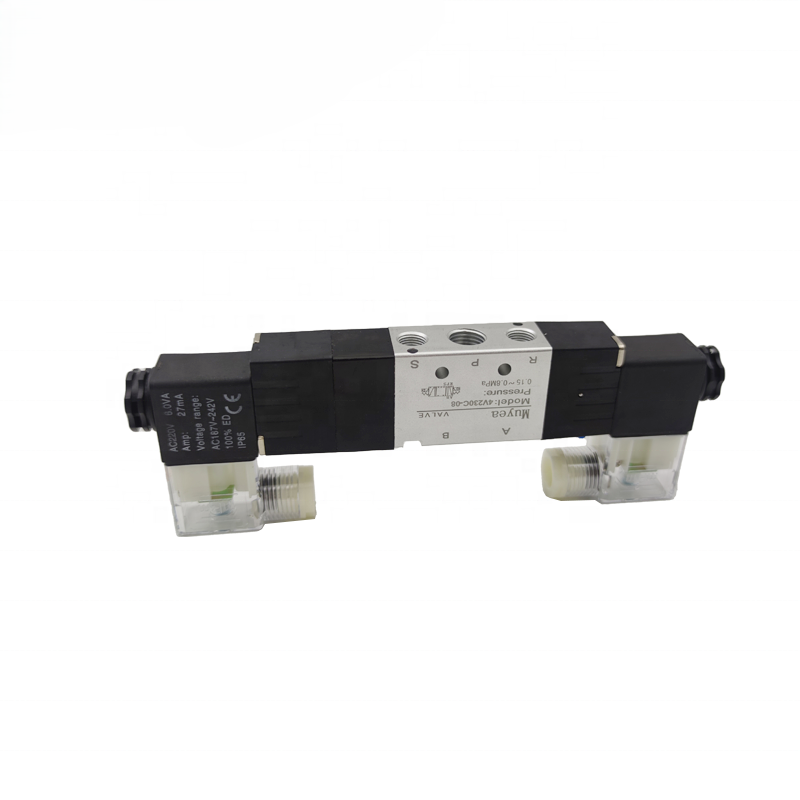

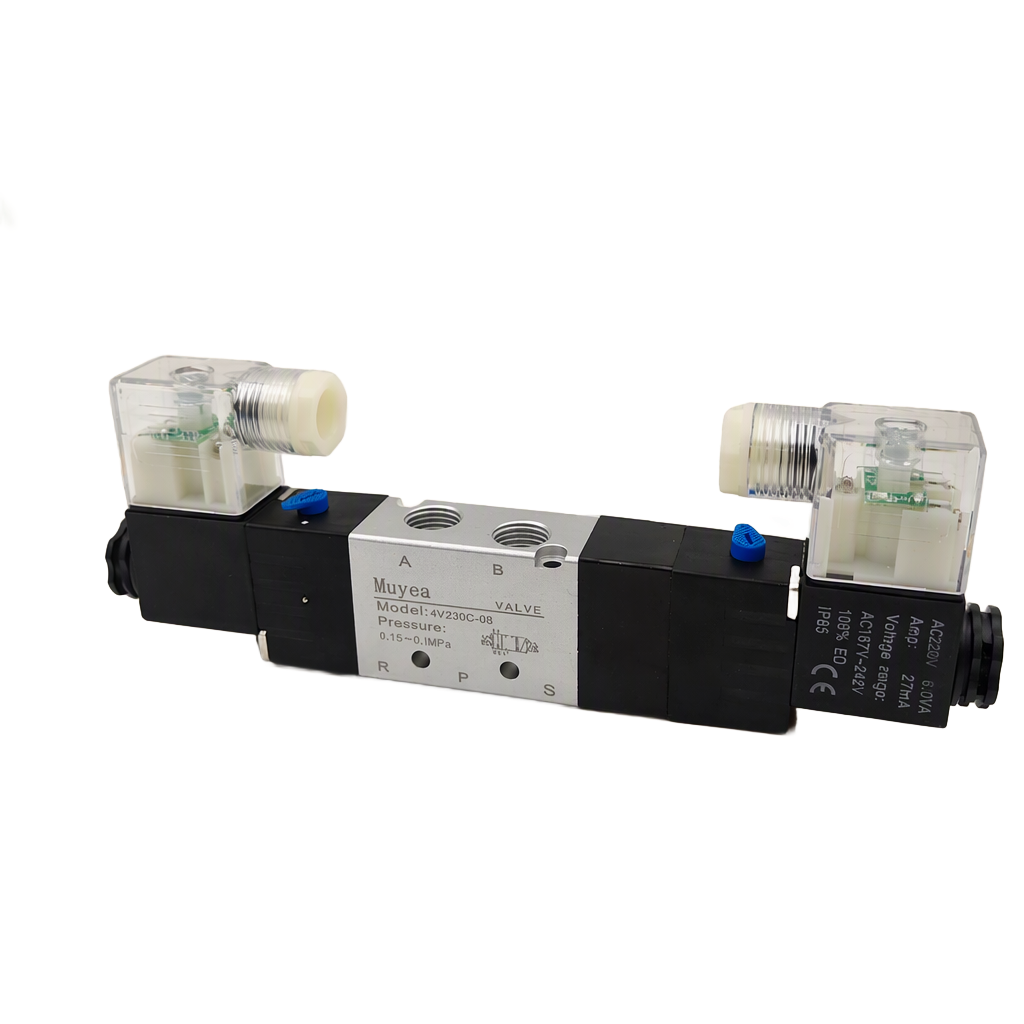

شیر برقی 4V230C-08 ایرتک (AIRTAC) یکی از مدل‌های سری 4V200 است که برای کنترل جهت حرکت عملگرها و جک‌های پنوماتیک در سیستم‌های اتوماسیون صنعتی استفاده می‌شود. این شیر از نوع 5/3 و دارای دو بوبین برقی است و در حالت میانی، ساختار مرکز بسته (Closed Center) دارد.
وجود سه وضعیت کاری به کاربر اجازه می‌دهد علاوه بر کنترل حرکت رفت و برگشت جک پنوماتیک، وضعیت میانی آن را نیز مدیریت کند. پورت‌های ورودی و خروجی این مدل 1/4 اینچ هستند و تخلیه هوا از پورت‌های 1/8 اینچ انجام می‌شود.
طراحی داخلی شیر 4V230C-08 بر پایه ساختار Sliding Spool انجام شده و AIRTAC برای این سری، امکان استفاده از پایلوت داخلی یا خارجی را در نظر گرفته است. همچنین این شیر برای کار با هوای فشرده‌ای که توسط فیلتر 40 میکرون تصفیه شده باشد طراحی شده است.
عملکرد شیر 4V230C-08 چگونه است؟
شیر برقی 4V230C-08 با استفاده از دو بوبین، مسیر عبور هوای فشرده را تغییر می‌دهد. در نتیجه می‌توان حرکت یک جک پنوماتیک دوطرفه را در دو جهت کنترل کرد.
وجود سه وضعیت در این شیر باعث می‌شود علاوه بر حالت‌های حرکت، یک وضعیت میانی نیز در اختیار سیستم قرار بگیرد. در مدل C، وضعیت میانی به‌صورت مرکز بسته طراحی شده است؛ بنابراین انتخاب این مدل باید بر اساس نحوه عملکرد موردنیاز جک و مدار پنوماتیک انجام شود.
به دلیل دو بوبین بودن، این شیر قابلیت حفظ وضعیت فرمان‌شده را نیز دارد و برای مدارهای اتوماسیون که نیاز به کنترل دوطرفه عملگر دارند، قابل استفاده است.
کاربردهای 4V230C-08
شیر برقی 4V230C-08 را می‌توان در طیف مختلفی از سیستم‌های پنوماتیک و اتوماسیون صنعتی به کار برد، از جمله:
- کنترل جک‌های پنوماتیک دوطرفه
- ماشین‌آلات اتوماتیک
- خطوط تولید صنعتی
- تجهیزات بسته‌بندی
- سیستم‌های مونتاژ
- دستگاه‌های جابه‌جایی و مکانیزم‌های پنوماتیکی
- مدارهای کنترل حرکت رفت و برگشتی
- سیستم‌های اتوماسیون صنعتی
- کنترل عملگرهای پنوماتیکی در ماشین‌آلات
این سری از شیرهای AIRTAC قابلیت نصب به‌صورت تکی یا استفاده در مجموعه‌های شیر و پایه را دارد که می‌تواند در طراحی سیستم‌های پنوماتیک چندمداره مفید باشد.
مزایای شیر برقی AIRTAC 4V230C-08
یکی از مزیت‌های مهم 4V230C-08، سه‌حالته بودن شیر و وجود وضعیت مرکز بسته است. این ویژگی امکان استفاده از شیر را در مدارهایی فراهم می‌کند که کنترل وضعیت میانی عملگر اهمیت دارد.

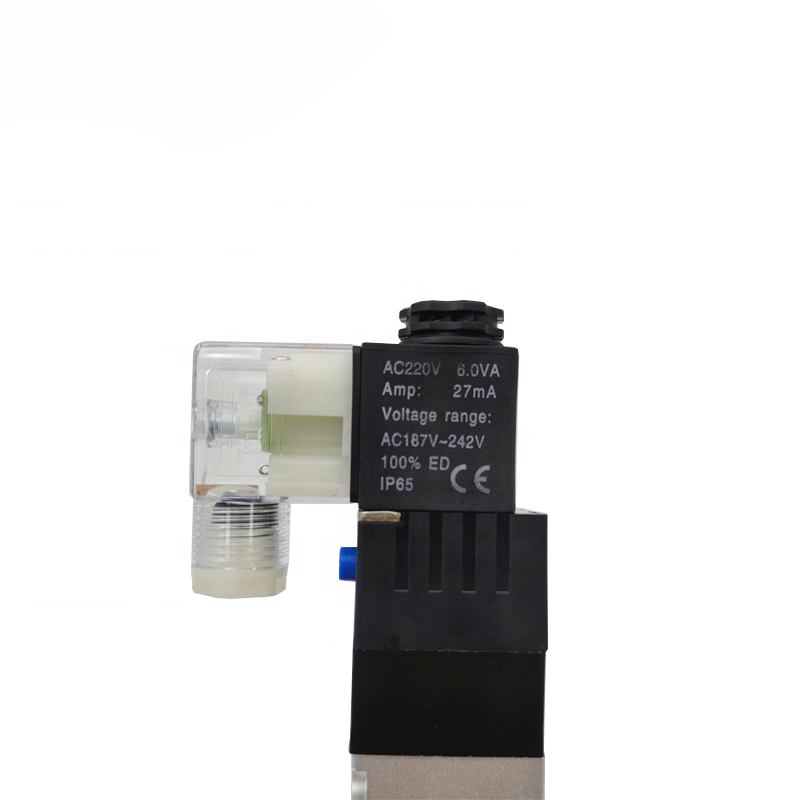

از طرف دیگر، ساختار Sliding Spool، امکان پایلوت داخلی یا خارجی، بدنه آلومینیومی و حفاظت IP65 بوبین، این مدل را برای استفاده در بسیاری از مدارهای پنوماتیک صنعتی مناسب می‌کند. طبق اطلاعات فنی AIRTAC، این سری به روانکاری روغنی اضافه نیاز ندارد و می‌تواند در قالب مجموعه شیر و پایه نیز نصب شود.
مشخصات فنی 4V230C-08
| مشخصات | مقدار |
|---|---|
| برند | AIRTAC – TopControl |
| مدل | 4V230C-08 |
| سری | 4V200 |
| نوع | شیر برقی پنوماتیک |
| عملکرد | 5/3 |
| تعداد پورت | 5 |
| تعداد بوبین | 2 |
| وضعیت مرکز | Closed Center |
| رزوه ورودی/خروجی | 1/4 اینچ |
| رزوه اگزوز | 1/8 اینچ |
| سیال | هوای فشرده |
| فیلتراسیون پیشنهادی | 40 میکرون |
| فشار کاری | 0.15 تا 0.8 MPa |
| فشار تحمل | 1.2 MPa |
| دمای کاری | 20- تا 70+ °C |
| حفاظت | IP65 |
| زمان تحریک | ≤ 0.05 ثانیه |
| حداکثر فرکانس عملکرد | 3 سیکل/ثانیه |
| ولتاژهای استاندارد | AC220 / AC110 / AC24 / DC24 / DC12V |
