کنترل دوگانه هوا در مدارهای پنوماتیک

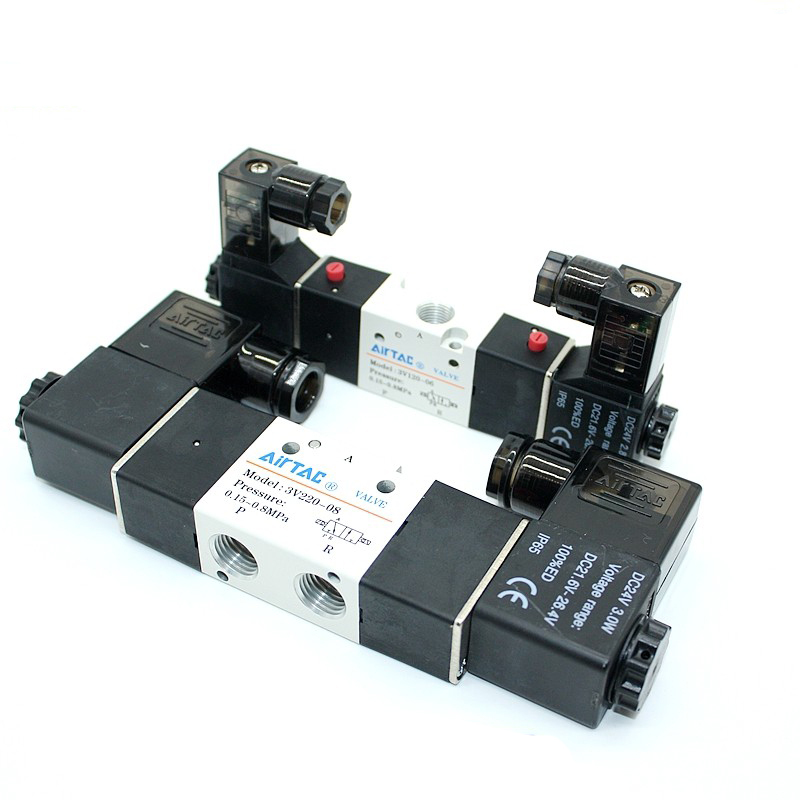

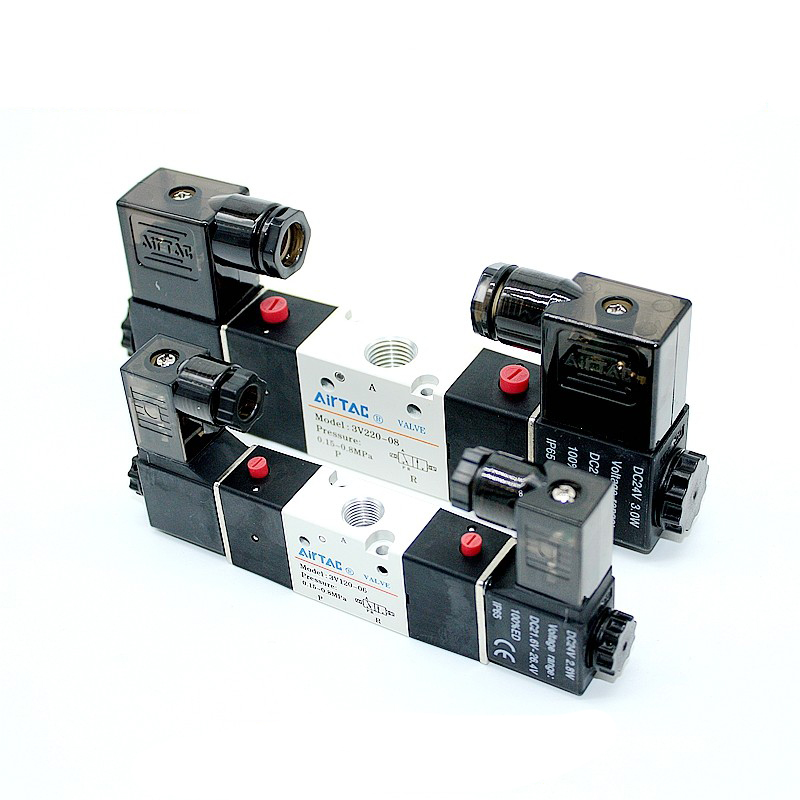

در بعضی مدارهای پنوماتیک، لازم است شیر با دو فرمان الکتریکی مجزا کنترل شود. شیر برقی 3V220-06 از برند AirTAC برای چنین کاربردهایی طراحی شده است. این مدل از سری 3V200، ساختار 3/2 راهه و دو سلونوئید دارد و برای هدایت هوای فشرده در تجهیزات صنعتی به کار می‌رود.
یکی از ویژگی‌های مهم شیر برقی پنوماتیک AirTAC 3V220-06، قابلیت حفظ وضعیت (Memory Function) در ساختار دوکنترله است. این ویژگی به عملکرد شیر پس از دریافت فرمان مربوط می‌شود و باید در طراحی مدار کنترل در نظر گرفته شود. بدنه آلیاژ آلومینیوم، عملکرد پایلوت داخلی یا خارجی و امکان استفاده از مانیفولد سازگار نیز از ویژگی‌های این سری هستند.
مدل 3V220-06 دارای اتصال 1/8 اینچ است؛ بنابراین هنگام انتخاب آن، علاوه بر سایز پورت، فشار کاری، نوع رزوه و ولتاژ بوبین را نیز با شرایط سیستم تطبیق دهید. این شیر برای هوای فشرده فیلترشده با فیلتر 40 میکرون مشخص شده است و انتخاب آن برای سیالاتی مانند آب یا استفاده مستقیم در سیستم آبیاری، بدون تأیید سازنده، توصیه نمی‌شود.
مشخصات فنی شیر برقی 3V220-06
| مشخصات | مقدار |
|---|---|
| برند | AirTAC – Top Control |
| مدل | 3V220-06 |
| نوع شیر | 3/2 راهه |
| نوع تحریک | دو سلونوئید |
| نوع پایلوت | داخلی یا خارجی |
| سایز پورت | 1/8 اینچ |
| سیال کاری | هوای فشرده فیلترشده با فیلتر 40 میکرون |
| فشار کاری | 0.15 تا 0.8 MPa |
| فشار تست | 1.2 MPa |
| دمای کاری | 20- تا 70+ درجه سانتی‌گراد |
| جنس بدنه | آلیاژ آلومینیوم |
| روانکاری | در حالت استاندارد لازم نیست |
| ولتاژهای استاندارد | 12V DC، 24V DC، 24V AC، 110V AC، 220V AC |
