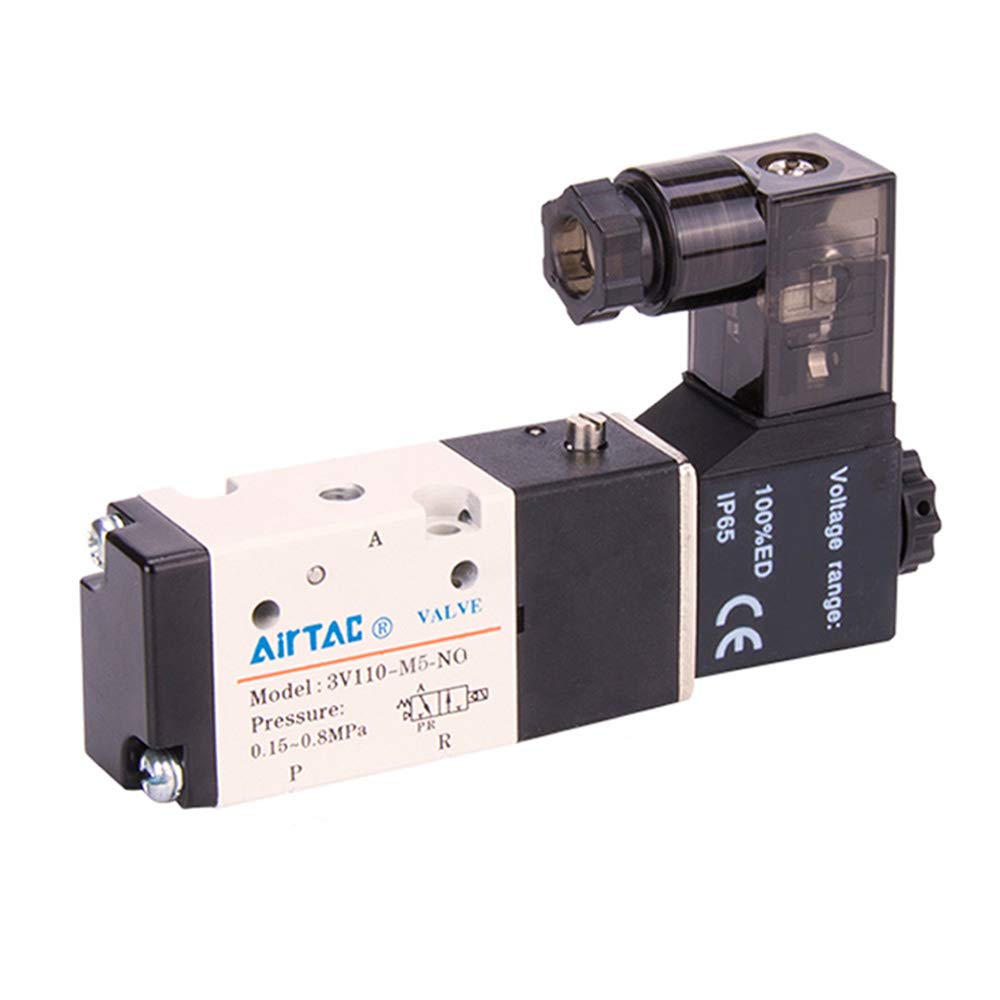

شیر برقی پنوماتیک AirTAC – TOP Control 3V110-M5
اگر در یک مدار پنوماتیک فضای نصب محدود باشد و در عین حال به یک شیر فرمان جمع‌وجور نیاز داشته باشید، شیر برقی AirTAC مدل 3V110-M5 می‌تواند انتخاب مناسبی باشد. این مدل از سری 3V100، به‌صورت سه‌راهه دوحالته طراحی شده و با یک سلونوئید، مسیرهای هوای فشرده را طبق فرمان سیستم تغییر می‌دهد.
اتصال M5 یکی از ویژگی‌های مهم این مدل است و باعث می‌شود 3V110-M5 برای مدارهایی که از اتصالات کوچک استفاده می‌کنند، انتخاب کاربردی‌تری نسبت به مدل‌های دارای پورت بزرگ‌تر باشد. AirTAC برای این سری امکان استفاده از پایلوت داخلی یا خارجی را در نظر گرفته و ساختار داخلی شیر نیز برای پاسخ‌دهی سریع و اصطکاک پایین طراحی شده است.
در یک مدار واقعی، برای مثال می‌توان از 3V110-M5 به‌عنوان شیر فرمان یک عملگر پنوماتیکی کوچک استفاده کرد؛ با ارسال فرمان الکتریکی، وضعیت مسیرهای هوا تغییر کرده و عملکرد جک یا تجهیز متصل به مدار کنترل می‌شود.
ویژگی‌ای که در انتخاب این مدل مهم است
وجود اتصال M5، ابعاد اتصال را نسبت به مدل‌های 1/8 اینچی همین خانواده کوچک‌تر می‌کند؛ بنابراین وقتی طراحی مدار بر پایه اتصالات ریز و فضای محدود انجام شده، این مدل انتخاب منطقی‌تری است. همچنین AirTAC اعلام کرده که سری 3V100 قابلیت نصب به‌صورت یکپارچه روی پایه و تشکیل مجموعه شیر را دارد که می‌تواند به کاهش فضای نصب کمک کند.
مشخصات فنی
| مشخصات | مقدار |
|---|---|
| مدل | 3V110-M5 |
| برند | AirTAC / TopControl |
| سری | 3V100 |
| نوع شیر | 3/2 راهه |
| کنترل | تک سلونوئید، دوحالته |
| پایلوت | داخلی یا خارجی |

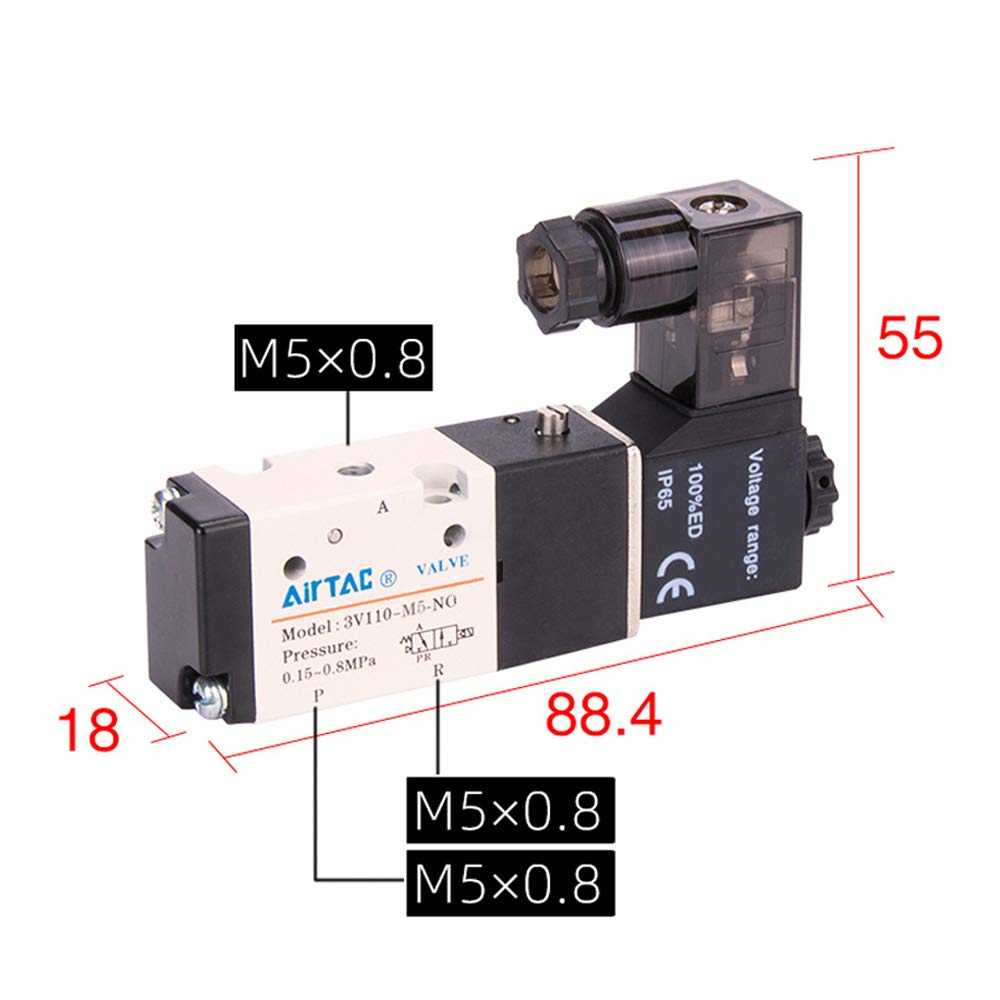

| سایز اتصال | M5 |
| سیال کاری | هوای فشرده |
| فشار کاری | 0.15 تا 0.8 MPa |
| حداکثر فشار تست | 1.2 MPa |
| دمای کاری | 20- تا 70+ درجه سانتی‌گراد |
| جنس بدنه | آلیاژ آلومینیوم |
| ولتاژهای استاندارد | AC220V، AC110V، AC24V، DC24V، DC12V |
| درجه حفاظت | IP65 |
